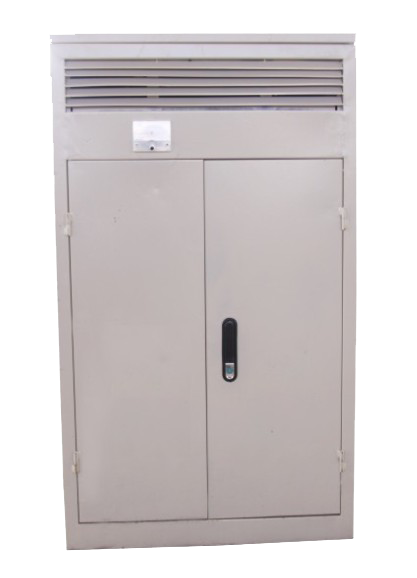

充退磁控制器參數及工作原理

  適用范圍:本整流控制器適用于額定功率以下的各種電磁吸盤的控制。

  技術參數:1.輸入電壓：交流 380V/220V,2.輸出電壓：直流 110V,3.機床聯控：具有機床與電磁吸盤控制線路的聯鎖裝置。4.輸出信號：具有輸出電流表和信號燈的指示。5.充退磁能達到最佳效果，一般工件能夠完全退磁、合金及含碳較高的工件退磁后剩磁極小。

工作原理:交流電壓 380V 經變壓器降壓后，經過整流器整流變成 110V 直流后經控制裝置進入吸盤此時吸盤被充磁，退磁時通入反向電壓線路，控制器達到退磁功能。

充退磁控制器使用及安裝方法

  使用方法:將開關打開指示燈（紅燈）亮，表示整流控制器電源接通，電壓表上有輸出電壓指示；按下綠按鈕指示燈（綠燈）亮，電流表上有工作電流指示。此時吸盤通電有磁，主機聯鎖線路接通主機，機床可以啟動開始工作，工作完畢后按下紅按鈕（綠燈滅），吸盤退磁，放開按鈕，控制器內繼電器延時 2-3 秒后退磁結束。

安裝方法:本控制器四芯插座：插頭兩色（紅色）引線為主機控制線，串接于主機控制部分的公共線上，插頭兩色（綠色）為輸入 380V 電源線。本控制器三芯插座：插頭兩色（綠色）接通電磁吸盤兩端，插頭（紅色）為接地線。
