M7350臥軸圓臺平面磨床傳動系統介紹

 M7350臥軸圓臺平面磨床砂輪軸的旋轉運動，采用動靜壓磨頭軸承支撐，裝入式電機直接驅動運轉。磨頭的垂直運動，通過電機，齒輪、蝸桿、蝸輪帶動絲杠作快速升降。磨頭的垂直進給具有手動和機動兩種傳動方式，手動進給時，轉動垂直進給手輪經減速機構的蝸桿、蝸輪帶動螺母體旋轉，使絲桿升降，實現磨頭垂直手動升降運動。機動進給時，由伺服電機使手輪軸旋轉，傳動蝸桿、渦輪轉動螺母體，實現磨頭垂直機動結合。

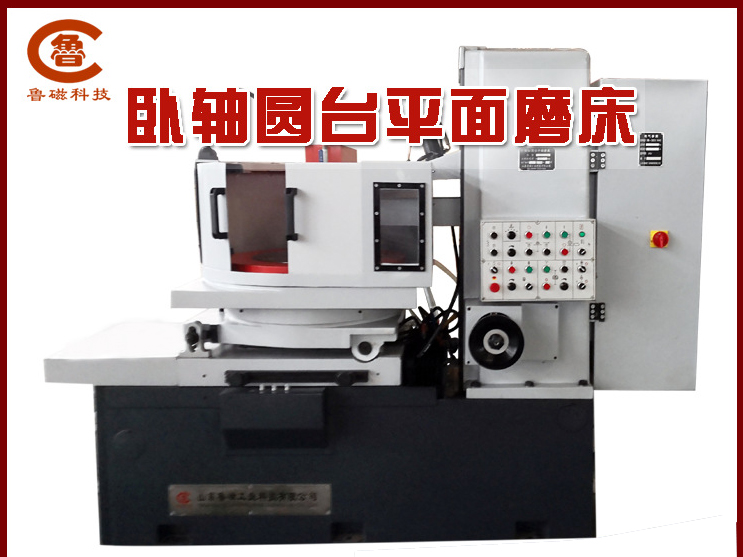

臥軸圓臺平面磨床

 臥軸圓臺平面磨床工作臺旋轉運動，由交流電機經皮帶輪、驅動旋轉。工作臺拖板的縱向往復運動，由電機，經齒形輪、齒形帶轉動滾珠絲桿帶動固定在拖板地面的滾動螺母體、驅使工作臺拖板作縱向往復運動。工作臺傾斜角度：工作臺可繞拖板體上的鉸鏈軸作水平方向的傾斜。
