懸掛式除鐵器

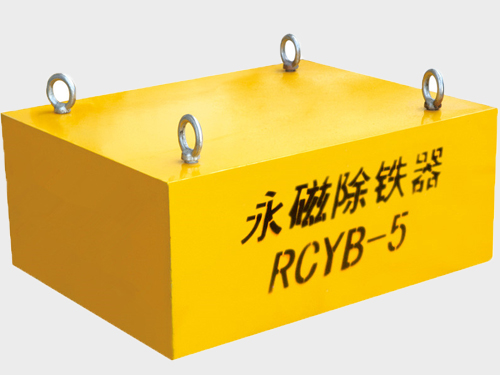

  懸掛式除鐵器的代表產品：RCYB系列懸掛式永磁除鐵器內部采用高場強永磁體組成復合磁系，雙磁極結構，計算機模擬磁路設計，磁極吸附面積大，能自動從運動的物料中吸起鐵磁性雜質。整機優化設計，在惡劣環境下永磁芯十年內磁力降低不超過4%，各項技術指標均符合JB/T8711-2004標準。本機可與各種型號皮帶輸送機、振動給料機或溜槽配套使用，可從運動的物料中清除各種鐵磁性物質。

一、安裝位置選擇

(1)　空間要求寬敞,便于除鐵器調運和吊裝。

(2)　便于除鐵器的卸鐵和清除。

(3)　便于軌道安裝和固定。

(4)　優先選在輸料機頭傳動滾筒拋料頂點上空安裝或接近傳動滾筒的過渡托輥上方安裝。

二、懸掛方式

　　懸掛安裝方式分為傾斜、水平兩種，它們均與除鐵器定位在輸料皮帶的某個相關位置工作有關。

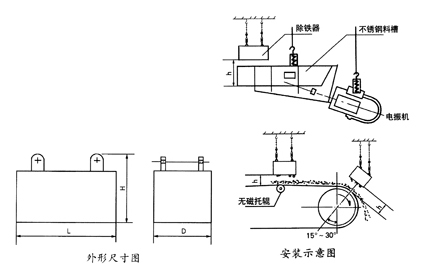

1、傾斜式安裝

(1)設置在輸料皮帶機頭上方除鐵時，對帶式除鐵器須縱向傾斜安裝。除鐵器的主傳動滾筒在低位。傾角α=15°-30°,S=R

(2)設置在輸料皮帶上下山段內除鐵時，則帶式除鐵器縱向須與輸料皮帶方向成垂直吊掛，允許橫向傾斜安裝，傾角α與大皮帶的上下山傾角一致，但αmax<18°。帶式除鐵器傾斜安裝(軌道與皮帶機同向)帶式除鐵器傾斜安裝(軌道與皮帶機垂直)盤式除鐵器傾斜安裝(軌道與皮帶機同向)

2、水平式安裝

 輸料大皮帶除了上下山段之外，多為水平運行，在大皮帶任意水平段上方均可按水平方式吊裝除鐵器。帶式除鐵器水平安裝(軌道與皮帶機垂直)

三、吊掛軌道選擇

軌道數量：重型除鐵器，可優先選取雙軌吊掛。輕型除鐵器或僅設三吊點的除鐵器一般采用單軌吊掛。

軌道方向：根據現場條件，除鐵器在大皮帶機頭上方吊掛，其軌道可與大皮帶方向垂直或同向。若除鐵器在大皮帶上下山段或水平段上方吊掛，其軌道方向須與大皮帶方向垂直。

軌道型號：按《懸掛式除鐵器的行走裝置及軌道選》或按說明書要求。

四、行走裝置選擇

(1)帶式除鐵器含永磁和電磁)，一般選擇手動行走小車。重型帶式除鐵器優選雙軌手動組合行走架：輕型帶式除鐵器一般選擇單軌組合行走或單軌單車吊掛。

(2)非帶式電磁除鐵器：須選擇電動行走小車。以便電控自動吸，棄鐵。輕型特別是三吊點的除鐵器，一般選擇電動單軌單車吊掛。重型設四吊點的除鐵器可以選擇電動雙軌或單軌組合行走架。重型設三個吊點的可以選擇電動單軌組合行走架。

五、安裝提示

(1)在大皮帶機頭上方傾斜安裝時，大皮帶傳動滾筒采用無磁材料制成。

(2)如在其它位置吊掛安裝，在除鐵器和大皮帶下方改用無磁上平直托輥或無磁的10°或20°過渡托輥。

懸掛式除鐵器注意事項

1、運行中不要身帶鐵器接近除鐵器，更不能直接用手清除鐵件，以防人身事故。

2、電磁除鐵器應可靠接地。

3、連接控制柜與除鐵器的電纜線須裝入管中或裝入能防止機械損傷的護罩中。

4、對電磁除鐵器而言，電網電壓不應超過額定值的±5%，如低于允許值時，將降低有效吸力，高于允許值時會使線圈發熱，縮短其使用壽命。

5、由于除鐵器自身都較大,吊裝、運輸、維護、保養過程都應注意吊鉤裝置的可靠性，切實注意安全。

6、對永磁除鐵器，無論其在運輸、倉儲、保管、吊裝、運行、維護等過程中，都應始終注意：永磁除鐵器具有非常強的磁場，切忌鐵器、儀表等接近，更不可將永磁除鐵器直接放置在鐵板上。
